產品概述

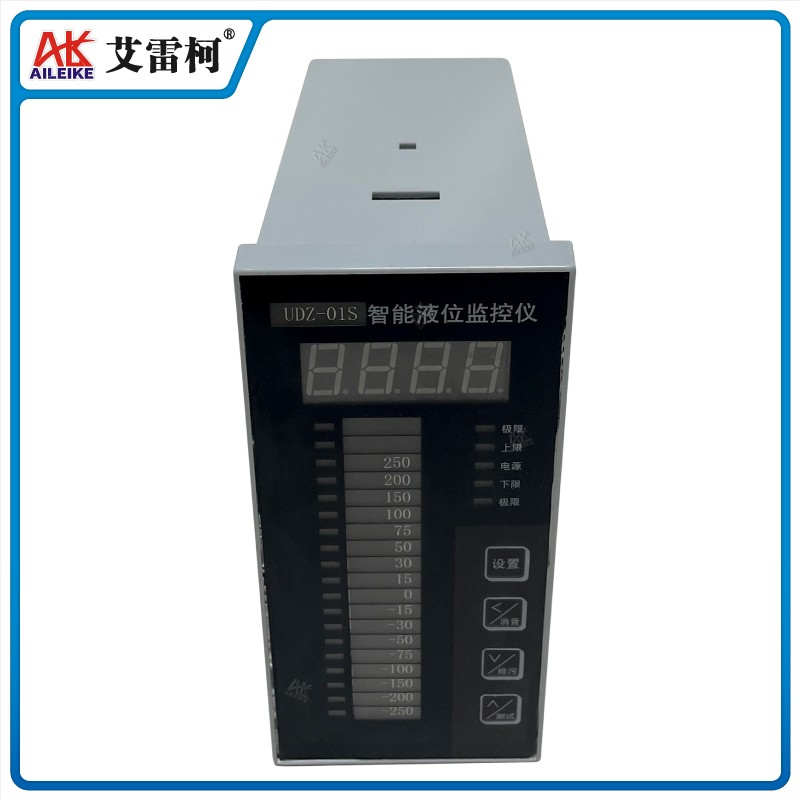

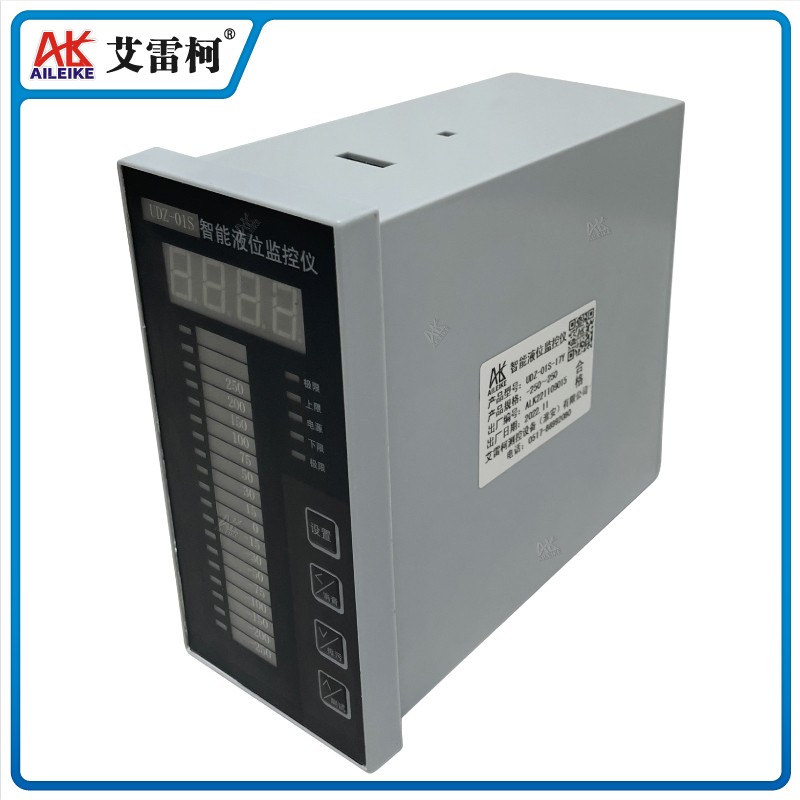

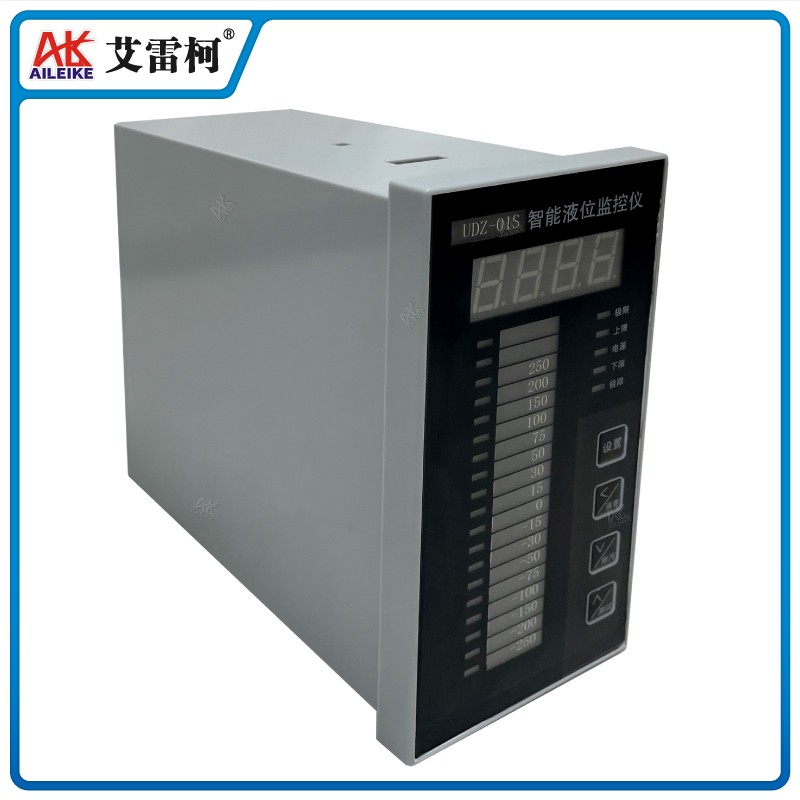

? 智能通用型電接點液位監控儀是由測量簡、超純陶瓷電極、顯示儀表構成的電接點式液位測量、顯示和控制儀表。它采用紅綠雙色發光管在顯示中模擬汽（紅）水（綠），明顯指示液位在容器中的位置，并具有越限報警、輸出等功能。
? 智能電接點液位監控儀具有結構簡單、顯示直觀、運行可靠、維修量小、判斷和排除故障方便等優點。它采用全電信號傳送，不僅延時小，而且無機械傳動所產生的變差和刻度誤差，不需要進行誤差計算和調整。電接點液位計最突出的優點是能適應鍋爐變參數運行，在鍋爐起停等變參數運行工況下，儀表均能在控制室內準確地顯示水位。

? 電接點液位監控儀適用于導電液體的液位測量和控制。主要用于監視鍋爐汽泡水位、高低壓加熱器、除氧器、蒸發器、凝結器、直流鍋爐啟動分離器和其他水箱的液位測量。但不適用易燃易爆場合。

通用指標

? 液體水阻范圍： 0-500kΩ （自動跟蹤）
? 模擬顯示：一組變色發光二極管（最多19點，特殊規格可達38點）以汽紅水綠方式配合標尺刻度顯示即時液位值
? 數字顯示：一位符合管三位數碼管（或四位數碼管）以數字方式顯示即時液位值
? 超純陶瓷電極至二次儀表引線長度：≤200m
? 隔離輸出：0~10mA（RL ? 報警輸出觸點容量：AC220V，1A：
可供四組（上下限各二位）常開常閉觸點，特殊要求，可供六組且可進行五組、四組不同組合(三上三下、三上二下、二上三下、三上一下、一上三下)常開觸點
? 機內直流電池供電時間≥1小時
? 工作電源：AC220V土10%，50Hz士1Hz
? 儀器工作條件：環境溫度： -10C-+45C；相對濕度：≤85%
? 儀表開孔尺寸： 152x76或152x152mm
? 儀表外型尺寸： 80x160x 150m（寬x高x長）

工作原理

? 本系列液位監控儀系統由測量簡、電接點和二次儀表組成。
? 由于水和汽的導電性能差異極大，測量簡的作用就是將水位變化通過電接點電阻的變化取得信用。在液態時由于介質電阻率小，當電接點間加上一電壓時，流過的電流大；反之，未浸入液面下的電接點流過電流小。這兩種狀態下流過的電流相關很大，可以作為一種信號鎖送到二次儀表，經放大處理后，顯示及控制輸出，從而實現了遠距離監控。

質保服務

? 本產品享有三年維修、維護的服務

附加說明

產品外觀以實物為準，因產品開發、改進和升級等需要，部分內容、參數及配附件可能修改或調整以及外形的變化，恕不另行通知。
